Анкер с Г-образным крюком

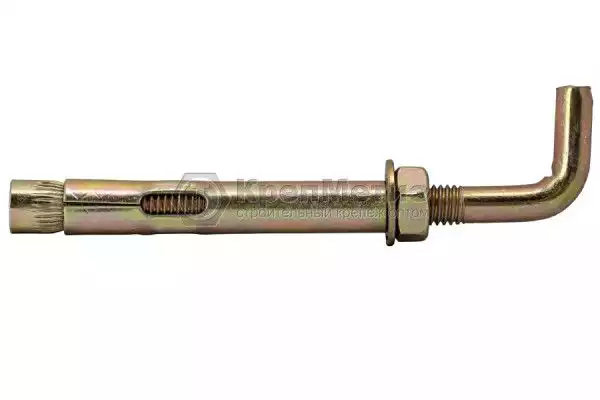

Конструкция Г-образного анкера

Г-образный анкер, который также называют анкером-костылем или угловым анкером, состоит из стальной шпильки, распорной втулки, конусного элемента, гайки и шайбы. Один конец шпильки согнут под углом 90 градусов. При затягивании гайки конус входит в разрезную часть втулки, расширяет ее и плотно фиксирует крепеж в основании.

Где применяют анкер с крючком

Анкер с Г-образным крюком выбирают для узлов, в которых оборудование навешивается на выступающий костыль. Такое соединение удобно при монтаже предметов, которые в дальнейшем потребуется снять для ремонта, замены или обслуживания.

• настенный монтаж бойлеров, котлов и радиаторов;
• установка полок, шкафов, стеллажей и навесных кронштейнов;
• крепление элементов вентиляции, трубопроводов и кабельных линий;
• монтаж светильников, вывесок и подвесных конструкций;
• фиксация строительного и производственного оборудования;
• устройство креплений под петли, тросы и цепи.

Как выбрать Г-образный анкер

Размер подбирают по массе закрепляемой конструкции, материалу основания, глубине отверстия и геометрии ответной детали. Диаметр анкера определяет размер бура и площадь распора, а длина влияет на глубину установки. Короткое плечо крюка должно свободно входить в проушину и надежно удерживать навешиваемую деталь.

Анкер с крюком М16 используют в узлах, где требуется шпилька с метрической резьбой М16. При заказе указывают не только резьбу, но также наружный диаметр втулки, общую длину и размеры Г-образного конца. Это помогает подобрать крепеж под имеющийся бур и посадочное отверстие.

Анкер для бойлера

Г-образный анкер для бойлера удобен тем, что монтажная планка или проушины водонагревателя надеваются непосредственно на крюки. Для подбора учитывают массу заполненного бака, количество точек крепления, материал стены и расположение отверстий на штатной планке. Крюки устанавливают на одном уровне, чтобы корпус бойлера опирался на них без перекоса.

Для бетонной стены применяют распорные модели подходящего диаметра и длины. В кирпичной кладке отверстия располагают в теле полнотелого кирпича, а не в растворном шве. Для слабых и пустотелых стен выбирают другой тип крепежа с учетом строения основания.

Отличия от анкеров с кольцом, крюком и гайкой

Форма наружной части определяет способ присоединения конструкции. Г-образный костыль рассчитан на быстрое навешивание детали, полукольцо лучше охватывает петлю, закрытое кольцо используют вместе с карабином или скобой, а анкер с гайкой прижимает деталь к основанию.

Материал и покрытие

Анкеры изготовлены из углеродистой стали с защитным цинковым покрытием. Цинковый слой снижает воздействие влаги на металл и увеличивает срок службы крепежа. Такое исполнение используют при внутренних строительных и монтажных работах, а также для наружных конструкций с учетом условий эксплуатации.

Монтаж анкера с Г-образным крюком

1. Разметьте положение креплений на стене или другой несущей поверхности.
2. Просверлите отверстие диаметром, соответствующим наружному размеру гильзы.
3. Удалите из отверстия пыль и бетонную крошку.
4. Вставьте анкер и установите Г-образный конец в рабочее положение.
5. Затяните гайку ключом: конус раскроет втулку и закрепит ее в основании.
6. Навесьте оборудование или конструкцию на подготовленный крюк.

Правильно установленная гильза не проворачивается в отверстии, а крюк сохраняет заданное положение. При серийном монтаже используют одинаковый бур, глубину сверления и порядок затяжки для всей партии анкеров.

Заказ Г-образных анкеров

Чтобы купить анкер с Г-образным крюком, выберите подходящий размер и количество. Для комплектования объекта можно одновременно заказать другие виды анкеров, буры и сверла. Менеджер поможет подобрать исполнение по размеру, основанию и назначению крепления.
