Стальные забиваемые анкера

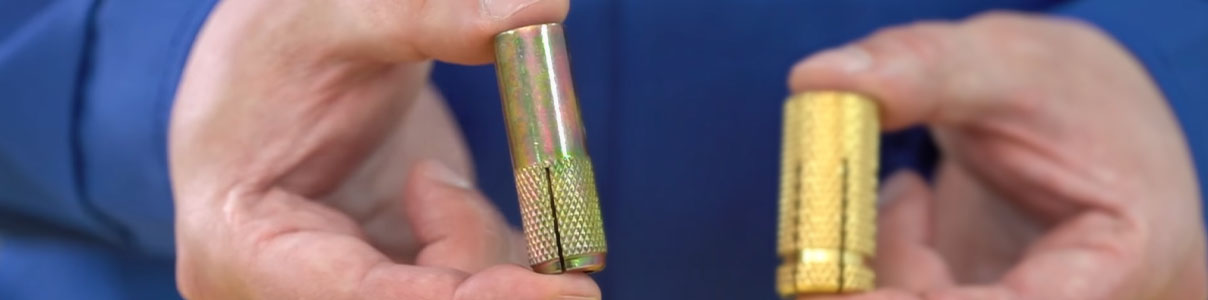

Стальной забивной анкер состоит из цилиндрической втулки, распорной зоны с продольными прорезями, внутреннего конуса и метрической резьбы. Втулку помещают в просверленное отверстие, затем добойником смещают конус внутрь корпуса. Нижняя часть раскрывается и прижимается к бетону. Только после этого в готовую резьбовую точку ставят шпильку или болт.

Для каких работ подходит стальная цанга

Забивной анкер выбирают не по одному лишь весу конструкции. Учитывают направление усилия, число точек, класс и состояние бетона, глубину установки, расстояние до края, шаг между анкерами и условия эксплуатации. Допуск для потолка, растянутой зоны бетона, вибрации или пожарной нагрузки должен быть указан в документации конкретной модели.

Без бортика, с бортиком или проектная серия

Конструкция верхней части влияет на посадку, но не отменяет требований к основанию и монтажу. Обычная цанга утапливается на заданную глубину. Бортик работает как ограничитель и помогает посадить корпус заподлицо. У брендовых серий могут быть индикатор правильной установки, допуски ETA и собственный установочный инструмент.

Для привязки к производителю в каталоге есть стальные анкеры Mungo ESA и ESAK, забивные анкеры Fischer EA II, а также серии LA+ и LAL+ в разделе анкеров Sormat/EJOT. Их не заменяют друг другом только по совпадающей резьбе: сверяют геометрию, допуски и монтажную оснастку.

Как читать размер забивного анкера

Буква М относится к внутренней резьбе. У обозначения М8х30 резьба имеет размер М8, а длина корпуса составляет 30 мм. Диаметр отверстия задается наружным диаметром цанги и может быть больше резьбы. Для распространенного стального анкера М8х30 часто требуется бур 10 мм, но рабочее значение всегда берут из карточки выбранного изделия.

В нашем каталоге М6 и М8 отгружаются упаковками по 100 штук, М10, М12 и М14 - по 50, М16 и М20 - по 25. Количество удобно учитывать при комплектовании объекта, но оно ничего не говорит о несущей способности. Для расчета нужны характеристики самого анкера и основания.

Основание и рабочая нагрузка

Базовое основание для стальной забивной цанги - плотный бетон. Некоторые модели допускают природный камень или полнотелый кирпич, но ударная установка предъявляет к кладке жесткие требования. Если производитель не указал кирпич в документации, такой монтаж не закладывают в проект.

• Бетон и железобетон. Проверяют класс бетона, отсутствие разрушения вокруг отверстия и расположение арматуры.
• Бетон с трещинами. Нужна серия с соответствующим допуском. Универсальная оцинкованная цанга не получает такой допуск автоматически.
• Полнотелый кирпич. Возможность установки подтверждают по конкретному изделию. Анкер не размещают в растворном шве и рядом с краем кирпича.
• Пустотелый кирпич. Распорная часть может раскрыться в пустоте или сломать тонкую стенку.
• Газобетон и пеноблок. Локальный распор сминает пористый материал, поэтому выбирают специальный дюбель или химическую систему.

Покрытие и условия эксплуатации

Стандартные анкеры из углеродистой стали обычно имеют гальваническое цинковое покрытие. Это практичный вариант для сухих внутренних помещений. Постоянная сырость, улица, хлориды и химически активная среда требуют другого материала. Для таких задач смотрят забивные анкеры из нержавеющей стали А4 или решение, указанное проектом.

Цинковое покрытие не делает обычный анкер универсальным для наружного монтажа. Срок службы зависит от толщины покрытия, влажности, контакта с другими металлами и сохранности защитного слоя после установки. Для ответственного узла тип стали согласуют до закупки.

Монтаж стального забивного анкера

Надежная установка начинается с правильной пары «анкер - бур - добойник». Инструмент подбирают под серию и размер цанги. Универсальная оправка, которая касается края резьбы, может испортить крепеж еще до расклинивания.

1. Разметьте точки с учетом края бетона, соседних анкеров, арматуры и толщины основания.
2. Просверлите отверстие требуемого диаметра и глубины. Бур не раскачивают: овальная полость ослабляет распор.
3. Удалите буровую пыль щеткой и продувкой. Крошка под конусом мешает правильной посадке.
4. Вставьте цангу на проектную глубину. Бортик, если он предусмотрен, должен ровно прилечь к поверхности.
5. Установите подходящий добойник и ударами молотка переместите внутренний конус до контрольного положения.
6. Вкрутите болт, винт или шпильку на требуемую глубину и затяните соединение по данным производителя.

Недораскрытую цангу нельзя принимать по внешнему виду. Если модель имеет контрольную метку на установочном инструменте, добойник доводят до нее. При проворачивании корпуса или повреждении резьбы точку не усиливают затяжкой: анкер заменяют, а причину проверяют по диаметру и чистоте отверстия.

Что включить в заявку

Для точного подбора укажите внутреннюю резьбу, длину и наружный диаметр корпуса, материал основания, нагрузку, среду эксплуатации и количество. Если цанга идет на замену проектной позиции, приложите марку, артикул или технический лист. Вместе с анкерами можно заказать резьбовые шпильки DIN 975, болты, шайбы, буры и сверла.
