Анкерные болты с кольцом

Такой крепеж состоит из кольца на резьбовом стержне, распорной гильзы и конусного элемента. При затяжке конус входит в разрезную часть гильзы и прижимает ее к стенкам отверстия. Удержание возникает внутри основания, а кольцо остается доступным для присоединения оснастки.

Где применяют анкеры с кольцом

Как выбрать конструкцию

Анкер болт с кольцом подбирают не по одному диаметру. Сначала проверяют основание, направление усилия и условия эксплуатации. Затем сверяют наружный диаметр гильзы, резьбу стержня, общую длину, глубину анкеровки и размер кольца. Для троса или карабина внутренний проход кольца не менее важен, чем длина самого анкера.

Однораспорный, двухраспорный или усиленный

Стандартный анкер с кольцом имеет одну распорную зону и подходит для прочного однородного основания. Двухраспорный анкер с кольцом фиксируется двумя последовательно работающими гильзами. Его выбирают, когда нужна более длинная зона контакта, но это не отменяет проверки прочности бетона или кладки. Для отдельной группы задач предусмотрен анкер усиленного распирания с кольцом.

Двухраспорный анкер с кольцом М8х12х150 мм читают как составное обозначение: в нем могут быть указаны резьба, наружный диаметр гильзы и длина. Порядок параметров зависит от серии, поэтому при замене изделия нужно сверить чертеж или карточку производителя. Похожий размер еще не означает одинаковую глубину установки и несущую способность.

Размеры и маркировка

В текущем ассортименте страницы есть наружные размеры от 8х40 до 20х200 мм, а также отдельные удлиненные позиции. Среди ходовых вариантов представлены 8х40, 10х60, 10х80, 10х100, 10х120, 12х70, 12х100, 12х130, 16х110, 16х150 и другие исполнения. Наличие конкретной длины лучше сверять по товарной строке: размерные ряды у серий и поставщиков различаются.

Монтаж без потери несущей способности

Отверстие сверлят буром нужного диаметра и с запасом по глубине, который указан для выбранной модели. Буровая пыль мешает гильзе сцепиться со стенками, поэтому отверстие очищают щеткой и продувкой. После этого анкер устанавливают без перекоса и затягивают кольцо или резьбовой элемент до полного раскрытия распорной части.

• Не ставьте распорную зону в растворный шов, край с отколом или участок с пустотой.
• Не расширяйте отверстие раскачиванием бура: гильза может провернуться вместо фиксации.
• Не наращивайте рычаг при затяжке без данных производителя. Перетяжка повреждает основание и деформирует резьбу.
• Не используйте стандартный анкер в газобетоне, пеноблоке и пустотелом кирпиче. Для таких оснований подбирают специальные дюбели или химическую анкеровку.
• Для нескольких точек соблюдайте проектные расстояния между анкерами и от края конструкции.

После установки кольцо не должно проворачиваться вместе со стержнем. Перед рабочей нагрузкой проверяют посадку крепежа и состояние основания. В ответственном узле ориентируются на паспорт конкретной модели, а не на усредненные значения для похожего размера.

Что заказать вместе с анкерами

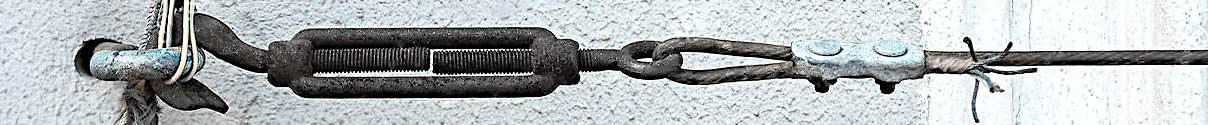

Если нужно купить анкерный болт с кольцом для готового монтажного узла, заранее определите способ присоединения. Для троса понадобятся совместимые зажимы и коуш, для цепи - карабин или соединительное звено. Бур выбирают по наружному диаметру гильзы, а не по резьбе стержня.
