Анкер потолочный

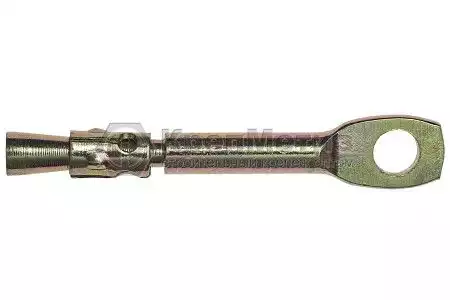

Конструкция потолочного анкера с ушком

Анкер состоит из стального стержня, плоского ушка и распорного узла на противоположном конце. Распорный узел включает конический наконечник и подвижную муфту. После установки осевое усилие за ушко смещает элементы относительно друг друга: муфта входит на конус, расширяется и закрепляет стержень в плотном основании.

Где применяют потолочные анкеры

Анкер потолочный забивной используют там, где к перекрытию требуется присоединить тягу, проволоку, трос, цепь или элемент с крюком. Закрытое ушко удобно для серийного монтажа инженерных и отделочных систем: ответная деталь не соскакивает с точки подвеса во время установки.

• каркасы подвесных потолков «Армстронг», «Грильято», реечных и гипсокартонных систем;
• воздуховоды, вентиляционные решетки и монтажные траверсы;
• кабельные лотки, короба, перфолента и проволочные подвесы;
• хомуты трубопроводов и элементы инженерных коммуникаций;
• светильники, люстры, указатели и подвесной декор;
• металлические профили и противопожарные конструкции.

Размеры потолочных анкеров

В обозначении первое число показывает наружный диаметр анкера, второе — общую длину. Все позиции имеют диаметр 6 мм; длину выбирают по глубине установки и устройству подвесного узла.

Анкер потолочный 6х40 — самый короткий вариант в линейке. Модели 6х60, 6х65 и 6х85 увеличивают расстояние от ушка до распорной зоны и подходят для узлов с большей глубиной установки. Длина сама по себе не заменяет расчет крепления: при подборе учитывают строение перекрытия, положение пустот и схему подвеса.

Диаметр 6 мм и обозначение М6

Потолочный анкер с ушком не имеет резьбовой шпильки. Запись 6х40 или 6х60 означает диаметр и длину корпуса, а не метрическую резьбу М6. Если подвес должен соединяться с резьбовой шпилькой, выбирают другой тип анкера с внутренней или наружной резьбой.

Для каких оснований подходит анкер

Клиновой механизм работает в плотных минеральных материалах: бетоне, природном камне и полнотелом кирпиче. Стенки отверстия воспринимают распорное усилие муфты и удерживают крепеж по всей рабочей зоне. В кирпичной кладке отверстие размещают в теле кирпича, а не в растворном шве.

Для гипсокартона, пустотелых плит и листовых обшивок применяют крепеж, который раскрывается за материалом. Для таких конструкций подходят дюбели MOLLY с кольцом и другие анкеры для пустотелых оснований. Газобетон и рыхлые блоки требуют крепежа, рассчитанного на пористую структуру материала.

Как выбрать потолочный анкер

Подбор начинают с основания и конструкции подвеса. Затем определяют число точек, длину анкера и размер ответного соединителя. Отверстие в ушке должно свободно принимать крюк, карабин или проволочную тягу без перекоса.

• Для потолочного каркаса учитывают шаг подвесов и расположение несущих профилей.
• Для вентиляции и кабельных трасс подбирают анкер вместе с тягой, перфолентой или хомутом.
• Для светильника проверяют совместимость проушины с крюком или карабином.
• Для серийного монтажа заранее определяют единый диаметр бура и глубину отверстий.

Монтаж забивного потолочного анкера

1. Разметьте точки подвеса на бетонном или другом плотном основании.
2. Просверлите отверстие диаметром 6 мм на требуемую глубину.
3. Удалите из отверстия буровую пыль и крошку.
4. Вставьте анкер распорной частью вперед и забейте его до рабочего положения.
5. Приложите усилие за ушко вдоль оси анкера, чтобы муфта вошла на конус и раскрылась.
6. Присоедините к проушине подвес, крюк, карабин или проволочную тягу.

Анкер устанавливают до присоединения подвесной системы. После расклинивания демонтаж крепежа без повреждения распорного узла не предусмотрен, поэтому разметку и глубину сверления задают до начала серийной установки.

Чем отличаются потолочные анкеры разных типов

Заказ и комплектование

Чтобы купить потолочный анкер, выберите длину и укажите количество упаковок. Для монтажа можно одновременно заказать буры по бетону, перфорированный крепеж, винтовые карабины и элементы для вентиляционных систем. Менеджер поможет собрать позиции под ведомость или регулярную поставку.
