Анкер с качельным крюком

Как устроен качельный анкер

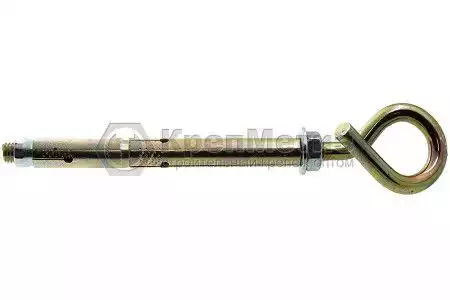

Крепеж состоит из резьбовой шпильки, распорной гильзы, конусного элемента, гайки с шайбой и крюка, свернутого в открытый виток. За характерный изгиб монтажники называют такое исполнение «поросячьим хвостиком». После затяжки гайки конус входит в разрезную часть гильзы, расширяет ее и закрепляет анкер в подготовленном отверстии.

Для чего применяют анкер с качельным крюком

Изогнутый виток удобен в подвесных узлах: ответную петлю можно быстро завести на крюк, а ее рабочее положение приходится на внутреннюю часть завитка. Такая форма лучше удерживает соединение при раскачивании, чем прямой Г-образный костыль.

• монтаж качелей, подвесных кресел и гамаков;
• крепление канатов, веревочных петель и стальных тросов;
• подвес цепей, светильников и элементов декора;
• устройство точек крепления для спортивного инвентаря;
• монтаж кабельных трасс, воздуховодов и инженерных подвесов;
• фиксация оборудования и деталей, которые периодически снимают для обслуживания.

Анкер с качельным крюком 12х140

Размер 12х140 мм подходит для монтажа в массивное минеральное основание, когда требуется удлиненный распорный крепеж с готовым спиральным зацепом. Первое число в каталожном обозначении соответствует наружному диаметру анкера, второе — его длине. Для сверления используют бур под диаметр гильзы.

Для заказа сверяют наружный диаметр, общую длину, размер крюка и упаковку. Если крепеж комплектуется тросом или цепью, ответный элемент должен свободно проходить через раскрытие завитка и занимать рабочее положение внутри крюка.

Подходящие основания

Распорный анкер устанавливают в бетон, природный камень и полнотелый кирпич. В плотном основании гильза раскрывается по всей распорной зоне и создает прочное механическое соединение. В кирпичной кладке отверстие размещают в теле кирпича, а не в растворном шве.

Для пустотелых блоков, газобетона и рыхлых стен применяют крепеж, рассчитанный на структуру такого материала. В зависимости от задачи подойдут химические анкеры или распорный дюбель HX с качельным крюком.

Как выбрать крепеж для подвеса

При подборе учитывают массу подвешиваемого предмета, материал основания, число точек крепления и направление усилия. Для качелей, кресел и других подвижных конструкций также принимают во внимание нагрузку, возникающую во время раскачивания. Диаметр петли, цепи или троса должен соответствовать раскрытию и внутреннему размеру крюка.

• Для цепи проверяют проход звена через открытый виток.
• Для троса собирают петлю с подходящим коушем и зажимами.
• Для каната подбирают петлю, которая не заклинивается в завитке.
• Для оборудования сопоставляют форму проушины с геометрией крюка.

Монтаж анкера с качельным крюком

1. Разметьте точку крепления на бетонном, каменном или кирпичном основании.
2. Просверлите отверстие буром, соответствующим наружному диаметру гильзы.
3. Удалите буровую пыль и крошку из отверстия.
4. Вставьте анкер и осадите его легкими ударами молотка.
5. Установите завиток в нужное положение и затяните гайку ключом.
6. Заведите петлю, цепь или трос через раскрытие во внутреннюю часть крюка.

После затяжки гильза должна плотно стоять в отверстии без проворачивания. При установке нескольких подвесов выдерживают одинаковую глубину сверления и располагают точки крепления на одном уровне.

Отличия от других анкеров с крюком

Вид головной части выбирают по способу присоединения подвеса. Качельный завиток сочетает быстрый монтаж открытого крюка с более глубоким охватом петли. Для жесткого прижима детали используют гайку, а для соединения через карабин или скобу — закрытое кольцо.

Заказ и комплектование подвесного узла

Чтобы купить анкер с качельным крюком 12х140, укажите требуемое количество или число упаковок. Вместе с анкерами можно заказать оцинкованный стальной трос, короткозвенную цепь, винтовые карабины и буры по бетону. Менеджер поможет собрать крепеж и такелаж под одну спецификацию.
