Забиваемые латунные анкера

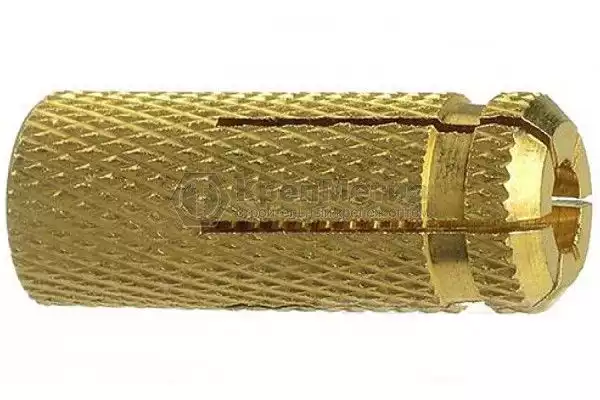

Корпус цанги выполнен в виде короткой латунной втулки. Внутри нарезана резьба, на распорном конце сделаны продольные прорези, а наружная насечка мешает втулке проворачиваться. При вкручивании болта или шпильки сегменты расходятся и прижимаются к стенкам отверстия. Так работает распространенное исполнение латунной цанги; для брендовой серии порядок установки всегда сверяют с паспортом изделия.

Где применяют латунную цангу

Латунный анкер рассчитан прежде всего на легкие и средние крепления. Мягкая латунь хорошо распирается и не нуждается в защитном цинковом слое, но по несущей способности ее нельзя автоматически приравнивать к стальной цанге. Для тяжелого оборудования, ударной нагрузки или ответственного потолочного узла крепеж выбирают по расчету и документации производителя.

Как выбрать размер латунного анкера

Главный параметр - внутренняя резьба. Обозначение М8 означает, что анкер работает с ответным резьбовым элементом М8. Наружный диаметр корпуса и его длина задаются отдельно. Например, запись М8 10х30 обычно читается так: резьба М8, корпус диаметром 10 мм и длиной 30 мм.

У разных производителей геометрия одного резьбового размера бывает неодинаковой. Анкер латунный М8 может иметь длину 28 или 30 мм, а цанга М10 - 32, 34 либо 35 мм. Поэтому диаметр бура выбирают по корпусу конкретного изделия, а не по букве М. В нашем каталоге доступны резьбовые размеры от М5 до М16; фактические размеры и фасовку проверяют в выбранной товарной строке.

Для большинства монтажных работ выбирают анкер забиваемый латунный М8 или М10. Размер М6 удобен для компактных креплений, а латунная цанга М12 и М16 нужна под более крупный резьбовой элемент. Это не готовая шкала нагрузки: допустимое усилие зависит от основания, глубины установки, расстояния до края и данных производителя.

В какое основание можно ставить забиваемый анкер

Латунная цанга раскрывается за счет распора, поэтому ей нужен плотный материал вокруг всей рабочей зоны. Подходят бетон, качественный полнотелый кирпич и прочный природный камень. В кладке анкер размещают в теле кирпича, а не в растворном шве.

• Бетон. Основание не должно крошиться при сверлении, а отверстие - разбиваться от бокового движения бура.
• Полнотелый кирпич. Точку размечают вдали от края и шва, чтобы распор не расколол материал.
• Природный камень. Учитывают структуру и склонность камня к растрескиванию. Для облицовочной плиты нужен отдельный расчет.
• Газобетон и пеноблок. Обычная латунная цанга для них не предназначена: локальный распор сминает пористое основание.
• Пустотелый кирпич. Без подтвержденного допуска втулка может раскрыться в пустоте и не набрать требуемое сцепление.

Латунная или стальная цанга

Оба изделия дают внутреннюю резьбу в основании, но работают и монтируются по-разному. Сравнивать их только по размеру М8 или М10 недостаточно.

Если проект требует изделие определенного производителя, можно рассмотреть латунную цангу Mungo MMD или анкер Fischer MS. Для обычного монтажа без привязки к бренду подбирают совместимую цангу по полной геометрии и рабочим условиям.

Монтаж латунного забивного анкера

Аккуратное отверстие здесь важнее сильного удара. Если бур ушел в сторону или разбил стенки, наружная насечка не сможет удержать корпус от проворачивания.

1. Разметьте точку и проверьте расстояние до края, шва кладки и соседнего крепления.
2. Просверлите отверстие буром, который соответствует наружному диаметру цанги. Сделайте небольшой запас по глубине для пыли.
3. Очистите отверстие щеткой и продувкой. Оставшаяся крошка мешает втулке сесть ровно.
4. Вставьте анкер и осадите его заподлицо без перекоса. Не деформируйте начало внутренней резьбы.
5. Приложите закрепляемую деталь и вкрутите болт, винт либо шпильку подходящего класса и длины.
6. Затяните соединение до требуемой посадки. Для расчетного узла используйте момент из документации производителя.

После затяжки втулка не должна вращаться вместе с болтом. Если это произошло, не пытайтесь компенсировать люфт чрезмерным моментом: резьба или мягкая латунь могут деформироваться. Крепление разбирают, проверяют диаметр отверстия и при необходимости переносят точку.

Что заказать вместе с цангой

К анкеру нужен ответный метрический крепеж того же размера. Для съемной детали подойдет болт или винт, для подвеса - резьбовая шпилька DIN 975. Длина должна учитывать толщину закрепляемого элемента и глубину ввинчивания в цангу. Латунный винт применяют, когда этого требуют среда, внешний вид или материал узла; в остальных случаях совместимость металлов и прочность проверяют отдельно.

Как оформить заявку

Для подбора сообщите резьбу, наружный диаметр и длину цанги, материал основания, толщину детали, нагрузку, условия эксплуатации и количество. Если нужен аналог, приложите маркировку или карточку исходного изделия. Так менеджер сможет сравнить не только резьбу, но и фактические размеры корпуса.
