Принцип фиксации анкерных креплений

15.02.2023   1024

Фиксация крепежных анкеров является очень распространенной практикой при монтаже современных установок. Они могут использоваться для надежного и экономичного крепления металлических, деревянных и т.п. элементов к фасадам, потолкам или полам. Существует множество типов анкеров с различными монтажными и прочностными характеристиками, что иногда затрудняет их правильный выбор и использование.

Методика расчета для использования анкеров не всегда выполняется; устанавливаются анкера, выбранные априори или на основе предыдущего опыта монтажа. В большинстве случаев такой выбор приводит к разрушению установки и серьезному материальному или личному ущербу.
Анкерные крепления, также известные как анкеры, - это крепежные болты, прочные, долговечные и подходящие для использования в качестве временного или постоянного фиксированного решения. Анкеры чаще всего используются в строительстве для крепления кровельных конструкций и перекрытий. Анкеры отличаются исключительной прочностью, зависящей от типа и производителя. Анкерные болты являются выбором при монтаже аэропортов, атомных электростанций и других сооружений, где требуется высочайшее качество.

Анкерные крепления

Анкерные крепления предназначены для крепления к твердым основаниям. Анкерные болты работают за счет расширения - при вращении гайки броня на конце болта расширяется, тем самым закрепляя анкерный болт в просверленной полости. Согласно техническим характеристикам, для крепления анкерного болта достаточно минимального расстояния от краев и между самими болтами. Анкерный болт должен иметь маркировку длины с соответствующей буквой на головке болта, чтобы длина анкерного болта могла быть легко определена после установки.

Выбирайте анкерные болты в соответствии с условиями, в которых они будут закреплены. У нас есть ассортимент стальных, оцинкованных анкерных болтов, которые подходят для применения внутри и снаружи помещений, где на болт не будут оказывать прямого воздействия условия окружающей среды. Если анкерный болт будет крепиться во влажной среде, подвергаться воздействию химикатов или ультрафиолета, то лучше выбрать анкерные болты из нержавеющей стали (A2 или A4) или горячеоцинкованные, так как они обладают лучшими антикоррозийными свойствами.

Особенности фиксации анкерных креплений

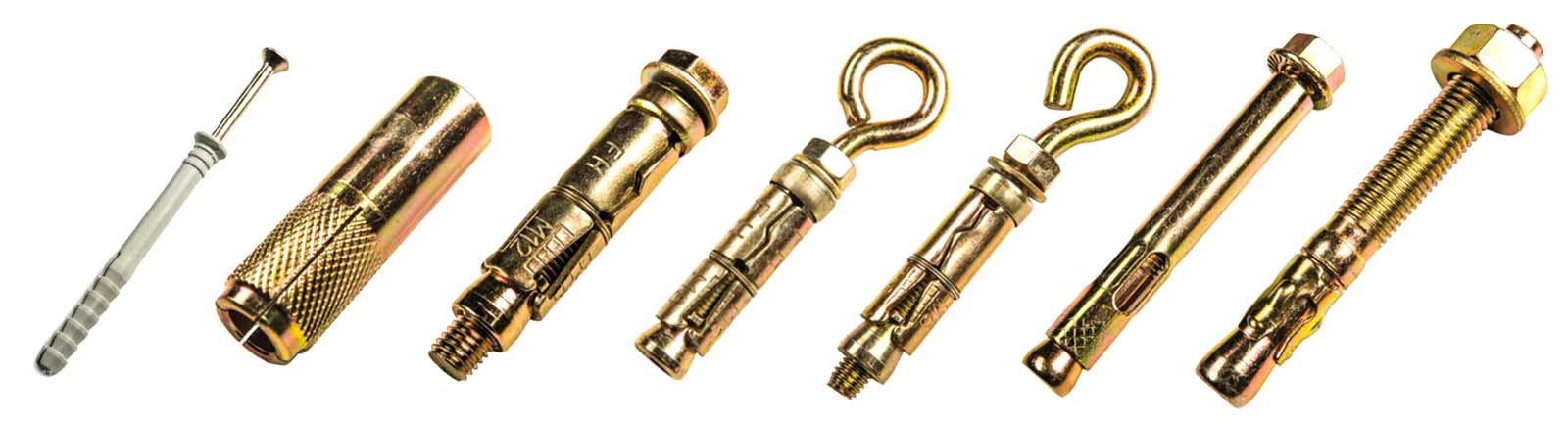

Анкеры бывают различных типов (забивные, клиновые, винтовые и т.д.) Они могут использоваться с мягкой, жесткой или вспученной фасадной изоляцией и изоляционными материалами. Основная функция анкеров - закрепление монтажных элементов в нужном положении. Каждый тип анкера имеет свои особенности, и крайне важно провести предварительный анализ перед его выбором, так как от этого во многом зависит безопасность и срок службы.

1. Анкер для расширения с болтовым креплением. Фиксация достигается за счет приложения крутящего момента, который действует на винт или болт и обеспечивает жесткость анкера.
2. Анкер ударного расширения. Этот тип крепления достигается за счет удара по втулке или конусу для обеспечения расширения и крепления.
3. Крепление с фиксацией формы. Они крепятся путем нарезания резьбы или вращения гнезда в предварительно просверленном отверстии.
4. Химический стопорный анкер. Этот тип крепления фиксирует металлический элемент с помощью химической смолы, гарантируя прочную и стабильную фиксацию.
5. Пластиковое крепление. Фиксация с помощью пластиковых элементов осуществляется ударом или резьбой путем прижатия расширительного дюбеля к стенке отверстия (гвозди или шурупы).

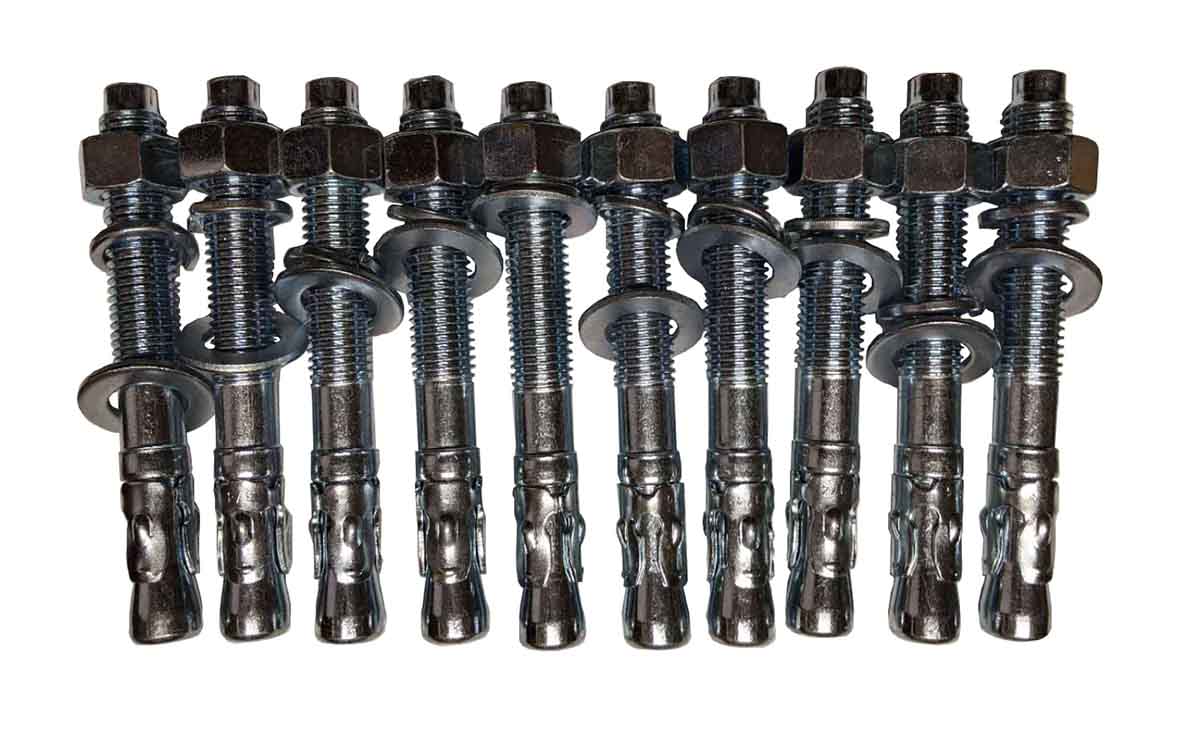

Анкерные крепления являются экономичным решением для анкеровки с высокими эксплуатационными требованиями в трещиноватом и сжатом бетоне, а также при сейсмических нагрузках. Их простой монтаж и фиксация экономит время. Анкер высверливается, забивается молотком, и гайка затягивается, проверяя момент затяжки. Это закрепляет конусный болт на стенке скважины. Анкеры из обычной стали, горячеоцинкованной стали, нержавеющей стали и высококоррозионностойкой стали надежно передают нагрузку за счет фрикционного сцепления с основанием анкера.

Безопасность креплений

При фиксации анкерных креплений следует учитывать концепцию частичных коэффициентов безопасности в предельном состоянии (ELU). Должно быть выполнено условие, что расчетное напряжение Sd меньше расчетного сопротивления анкеровки Rd (Sd ≤ Rd). Прочность анкерного крепления должна быть проверена для различных типов вероятного разрушения в соединениях.

В нашей промышленной среде существует множество типов крепежных анкеров для самых разнообразных креплений, и наша обязанность - правильно их выбрать и зафиксировать. В каждом конкретном случае необходимо выполнить расчеты по тестированию и ознакомиться с инструкцией производителя по применению в каждом конкретном случае.

Важная информация

Очень важно затянуть анкерное крепление с моментом затяжки. Если затянуть недостаточно сильно, требуемая прочность не будет достигнута. Если анкер затянут слишком сильно, он уже набрал свою окончательную прочность, и вы разрушаете анкер. Это делает строительство небезопасным. Согласно строительным нормам и правилам, срок службы анкера должен соответствовать сроку службы здания. И так будет продолжаться не менее 50 лет. Если анкеры не закрутить вовремя, этот срок службы может быть не достигнут. В этом случае ответственность несет не производитель, а инженер-строитель/подрядчик.

Если вам необходимо выдерживать большие нагрузки и иметь прочный захват при креплении, мы предлагаем вам анкерные болты. Эти болты используются после того, как анкер вставлен в просверленное место и затянут.
